德州仪器 LMZ2050x SIMPLE SWITCHER® Nano 模块调节器是一款易于使用的同步降压直流-直流转换器，它具有非常小的尺寸，用最高 5.5V 的输入，能驱动最高 2A 的负载。采用 3.5mm × 3.5mm × 1.75mm 创新封装，包含了调节器和电感器，从而节约了电路板空间，并免去了选择电感器的时间和成本。LMZ2050x 仅需五个外部元件，而且其引脚分配可实现简单、优化的 PCB 布局。

特点

· 集成电感器

· 3.5mm x 3.5mm x 1.75mm 的微型封装

· 1A (LMZ20501) 或 2A (LMZ20502) 最大负载电流

· 2.7V 到 5.5V 的输入电压范围

· 0.85V 至 3.6V 的可调输出电压范围

· ±1% 温度反馈公差

· 关断模式下，2.4µA 的最大静态电流

· 3MHz 的固定 PWM 开关频率

· -40°C 到 125°C 的结温范围

· 电源良好标记功能

· 可通过引脚选择开关模式

· 内部补偿和软启动

· 限流、热关断以及欠压锁定保护

应用

· 负载点调节

· 空间受限型应用

LMZ2050xEVM 评估模块

德州仪器 LMZ2050xEVM 评估模块具有出色的功率转换效率、输出电压精度、线性和负载调整率及负载瞬态响应，能驱动高达 2A 的负载。评估板根据电阻分压器 RFBT 和 RFBB 的不同，输入电压为 2.375V 到 5.5V (LMZ20501EVM)或 2.7V 到 5.5V (LMZ20502EVM)，输出电压配置为 1.8V 。都有一个双面六引脚连接器和塔式端子，可以轻松实现连接和输入电源、接地和负载。电路板特性：三个引脚跳线用于 EN、模式和频率响应分析、连接到轨时的电源良好监控、使用穿过输出电容器之前的多层孔的线圈实现电感电流检测、跳线模式选择引脚在轻负载下运行 PFM 或 PWM 上的元件、测量注入电压电阻响应的跳线、及测量模块静态电流的使能引脚。

特点

· Vin = 2.7V 到 5.5V

· Vout = 1.8V

· 1A (LMZ20501EVM) 或 2A (LMZ20502EVM) 最大负载

· 3.0 x 6.5cm 的 PCB 整体尺寸

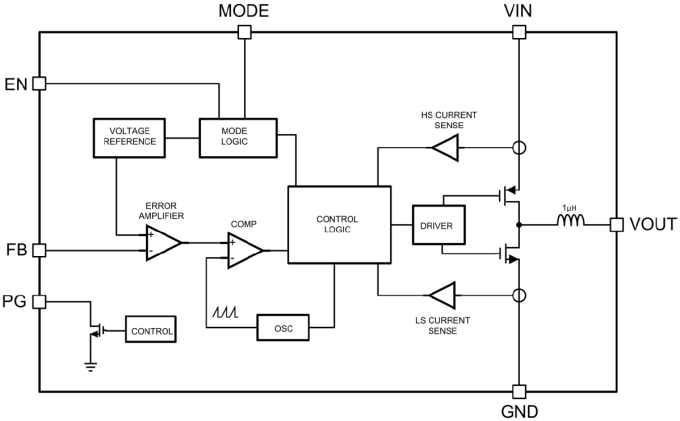

功能方框图
