Texas Instruments TS5USBC402双路2:1 USB 2.0多路复用器/多路信号分离器开关是一款双向低功耗双端口高速USB 2.0模拟开关，具有针对USB Type-C™系统的集成保护功能。该器件配置为双路2:1或1:2开关，优化用于应对USB Type-C™系统中的USB 2.0 D /-线路。TS5USBC402在I/O引脚上的保护功能可承受高达20V的电压，并配备自动关闭电路来保护开关后面的系统组件。TS5USBC402采用小型12引脚DSBGA封装，使其成为移动应用和空间受限型应用的理想选择。

特性

电源范围：2.3V至5.5V

差分2:1或1:2开关/多路复用器或灵活双路单端交叉点开关

公共引脚上具有0V至20V过压保护 (OVP)

VCC = 0V时具有断电保护

较低的RON（最大值为9Ω）

典型带宽为1.2GHz

CON典型值为4.5pF

低功耗禁用模式

1.8V兼容逻辑输入

ESD保护性能超出JESD 22标准

2000V人体模型 (HBM)

TS5USBC402：标准温度范围为0°C至70°C

TS5USBC402I：工业温度范围为-40°C至85°C

小型DSBGA封装

应用

移动设备

台式机/笔记本电脑

平板电脑

使用USB Type-C™或Micro-B连接器的任何场合

TS5USBC402EVM USB 2.0多路复用器/多路信号分离器评估模块

Texas Instruments TS5USBC402EVM USB 2.0多路复用器/多路信号分离器评估模块 (EVM) 是一款印刷电路板 (PCB)，设计用于帮助客户评估面向Type-C应用的TS5USBC40x器件。TS5USBC40x是一款双向低功耗双端口高速USB 2.0模拟开关，具有针对Type-C系统的集成保护功能。该器件配置为双路2:1或1:2开关，优化用于应对Type-C系统中的USB 2.0 D /-线路。

特性

即插即用设计

使用USB VBUS或5V至5.5V直流输入（通过电源插孔J3）为评估模块供电

通过排针访问I2C总线

可通过DIP开关进行配置

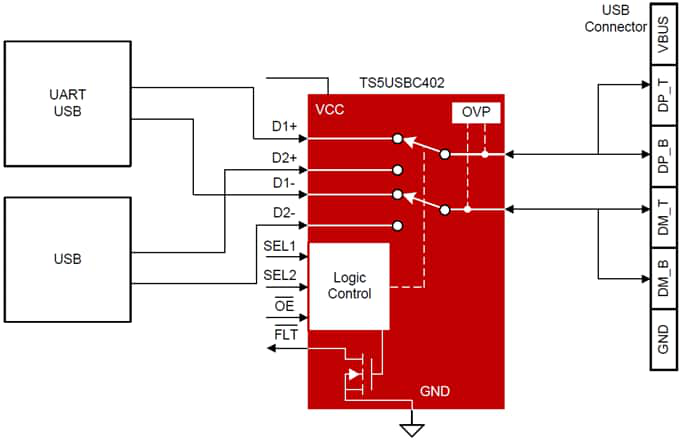

· 简化示意图
