Linear Technology / Analog Devices LTC6228高速运算放大器
添加时间:2019/6/17 11:39:44    来源:本站  阅读次数 1422

Linear Technology/Analog Devices LTC6228高速运算放大器是低噪声、轨到轨输出、单位增益稳定型运算放大器,具有500V/μs的高转换率。这些放大器具有低失调电压、低失调电压漂移、高CMRR和高增益,非常适合用于宽动态范围应用。LTC6228运算放大器包括延伸至负电源轨的输入范围和涵盖整个电源范围的输出范围。因此,LTC6228放大器支持宽摆幅信号和单电源运行。

LTC6228运算放大器具有超低电压噪声、低失真(高速下),并可以启用/禁用内部偏置电流消除功能以优化噪声性能。这些放大器的工作温度范围为-40℃至125℃,采用2mm x 2mm DFN封装。LTC6228运算放大器非常适合用于需要宽动态范围以及处理高转换率信号的应用。典型应用包括有源滤波器、视频放大器、快速跨阻抗放大器和低压Hi-Fi放大器。

FEATURES

· 超低电压噪声:0.88nV/√Hz

· 高速下具有低失真

· 高转换率:500V/µs

· 增益带宽:890MHz

· 最大输入失调电压:250µV

· 失调漂移:0.4µV/°C

· 输入共模范围包括负电源轨

· 轨到轨输出摆幅

· 典型供电电流:16mA/通道

· 关断电源电流:500µA

· 工作电源电压:2.8V至11.75V

· 大输出电流:80mA(最小值)

· 非常高的开环增益

· 工作温度范围:-40°C至125°C

· 封装选项:8引脚SOIC、TSOT-23和DC-6

应用

· 光学电子产品:

· 快速跨阻抗放大器

· 驱动高动态范围模数转换器

· 有源滤波器

· 视频放大器

· 高速差分到单端转换

· 低压Hi-Fi放大器

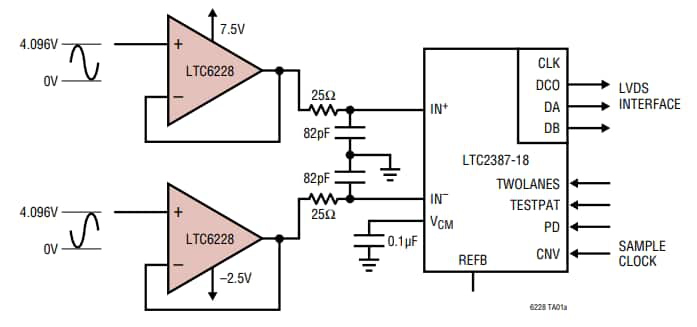

典型应用电路图

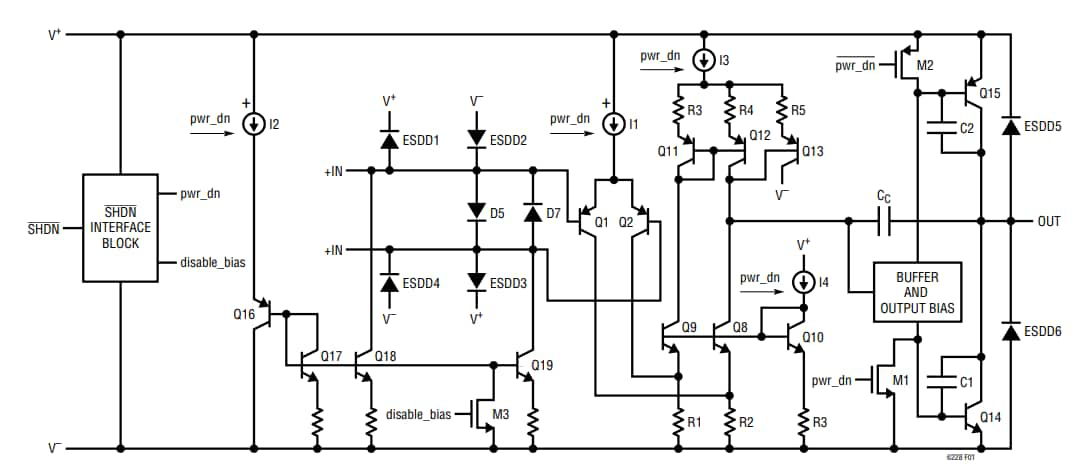

LTC6228简化示意图
