Qorvo QPF7219 Wi-Fi集成前端模块 (iFEM) 设计用于Wi-Fi 6 (802.11ax) 系统，兼具有源元件和BAW滤波器技术的优势。这些iFEM针对5V电源电压优化了功率放大器 (PA)，从而在降低功耗的同时保持极高的线性输出功率。QPF7219 iFEM还可在所有Wi-Fi通道1到11之间实现极高的吞吐量，而无需降低发射功率以满足FCC监管限制要求。这些iFEM具有用于二次和三次谐波的集成管芯级滤波装置以及用于DBDC操作的5GHz抑制。

QPF7219 iFEM在单个器件中集成了带功率检波器的2.4GHz PA、稳压器、FCC带边BAW滤波器、可旁路低噪声放大器 (LNA)以及收发转换开关 (SP2T)。典型应用包括接入点、无线路由器、住宅网关、WiFi用户端设备和物联网 (IoT)。

特性

· 频率范围：2402MHz至2472MHz

· POUT=25dBm FCC限制带边合规性

· POUT=20dBm MCS11 HE40 -43dB动态EVM

· POUT=22.5dBm MCS9 VHT40 -35dB动态EVM

· POUT=23.5dBm MCS7 HT20/40 -30dB动态EVM

· POUT=25dBm MCS0频谱屏蔽合规性

· 优化用于5V工作电压

· Tx增益：31dB

· 噪声系数：2dB

· 15.5dB Rx增益和6.5dB旁路损耗

应用

· 接入点

· 无线路由器

· 住宅网关

· WiFi用户端设备

· 物联网

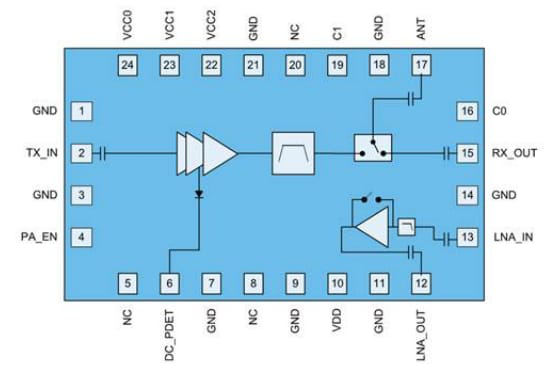

框图
