Texas Instruments TPS65994AD USB Type-C和供电 (PD) 控制器可在两个USB Type-C连接器上提供电缆插入状态和方向检测。电缆连接后，TPS65994AD可根据USB Type-C规范执行电缆检测。它还通过USB PD协议在CC线上通信。当完成电缆检测和USB PD协商后，TPS65994AD启用相应的电源路径，并配置外部多路复用器的交替模式设置（USB4、DisplayPort视频或Thunderbolt）。

特性

· USB供电 (PD) 控制器

o 通过USB PD 3.0认证 (TID #3495)

o 符合USB4标准

o 支持快速角色互换

o 物理层和政策引擎

o 可配置为自举控制和主机控制

· 符合USB Type-C规范

o 电缆连接和定向检测

o 默认、1.5A或3A电源通告

o 集成VCONN开关

· 集成VBUS源端口电源开关

o 两个5V、3A、38mΩ电源开关

o 可调限流

o 欠压和过压保护

o 快速导通模式，支持快速角色互换

· UL认证元件 (E169910)

· 交替模式支持

o DisplayPort源

o Thunderbolt™

o 用户配置交替模式

· QFN封装（0.4mm脚距）

· 支持扩展工业温度范围

应用

· 台式电脑

· 笔记本电脑

· 扩展坞DFP端口

· 监控器

· 工业电脑

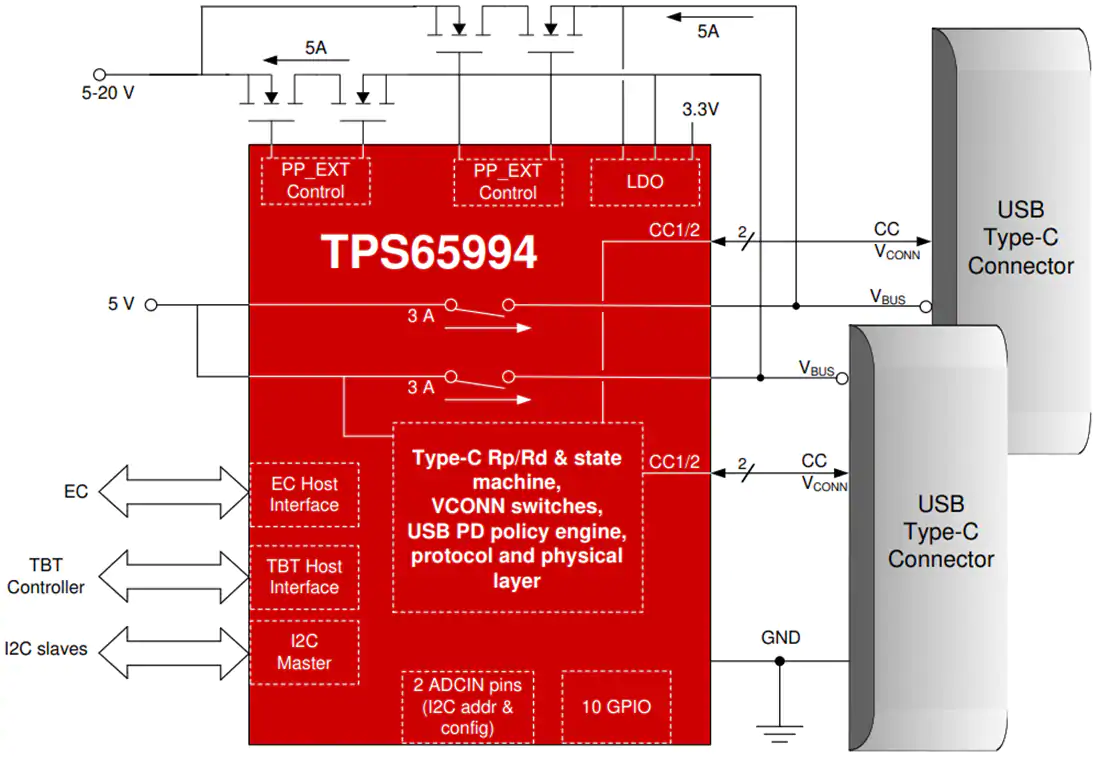

简化示意图
