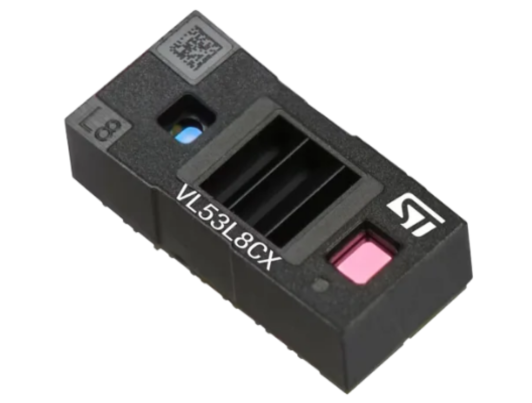

VL53L8CX 多区域飞行时间传感器
添加时间:2023/7/31 12:12:05    来源:本站  阅读次数 135

STMicroelectronics VL53L8CX 8x8多区域飞行时间传感器提高了环境光下的性能,降低了功耗。VL53L8CX基于ST的FlightSense技术,设计用于提供高达400cm的精确测距,具有65°对角线FoV。VL53L8CX能够测量绝对距离,不受目标颜色和反射率的影响。VL53L8CX集成了功能强大的新一代 VCSEL和两个先进的超颖表面透镜。一体化模块支持更广泛的高性能用例,例如低功耗系统激活、手势识别、机器人用SLAM、液位监测等。

ST VL53L8CX ToF传感器采用获得专利的算法,通过64区深度测量检测和跟踪FoV内的多个目标。直方图可确保玻璃盖串扰抑制超过60cm。该传感器便于SPI和I2C接口实现高频帧速率和短启动时间。VL53L8CX的VCSEL会发出完全不可见的940nm IR光,并通过了对眼睛安全的1级认证。

特性

· 新一代多区域ToF(飞行时间)传感器,具有低功耗和更高的测距性能

o 多区域距离测量功能,具有4x4或8x8独立区域

o 自主低功耗模式,具有可编程中断阈值,可唤醒主机

o 测距高达400cm,在环境光下具有增强性能

o 每个区域多目标检测和距离测量

o 直方图处理和算法补偿可最大限度地减少或消除盖玻片串扰的影响

o 每个区域运动指示灯,用于显示目标是否移动以及如何移动

o 帧速率能力:60Hz

· 易于集成

o 可回焊单元件

o 需要1.8V内核电源和3.3V AVDD电源

o 可选1.2V或1.8V IOVDD接口电压电平

o I2C(最高1MHz)或SPI(最高20MHz)接口

o 兼容各种盖玻片材料

o 可以隐藏在深色玻璃罩后

· 具有宽FoV(视场)的全集成微型模块

o 新一代、940nm大功率发射器、不可见光VCSEL(垂直腔面发射激光器)和集成模拟驱动器

o 65°对角线方形FoV,在发射器和接收器上皆使用了DOE(扩散光学元件)

o 接收SPAD阵列(单光子雪崩二极管)

o 运行固件的低功耗微控制器

o 尺寸:6.4mm x 3.0mm x 1.75mm

应用

· 恶劣环境中的机器人应用,包括SLAM、墙壁跟踪、小物体检测、悬崖预测和地板型识别

· 环境光下系统激活,用于智能楼宇和智能照明

· 储罐、卡车负载和垃圾桶的内容管理

· 液位监测

· 手势识别

· 视频投影仪的Keystone校正

· 需要更好环境光抗扰度的设备

· 增强现实/虚拟现实增强

· 得益于多区域距离测量,双摄像头立体摄像和3D深度辅助

· 物联网和电池供电设备,用于用户和物体检测

· LAF(激光辅助自动对焦),可提高摄像头AF系统的速度和稳健性,特别是在光线较低或对比度较低的场景中
