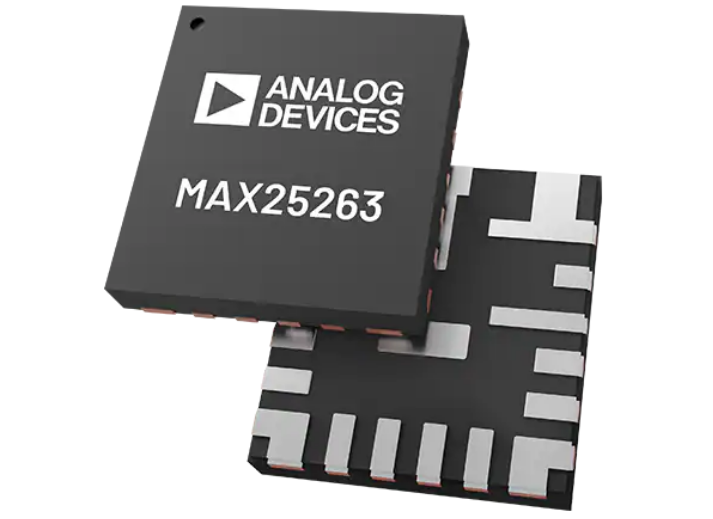

MAX25262 MAX25263汽车微型降压转换器
添加时间:2023/3/29 20:32:01    来源:本站  阅读次数 241

Maxim Integrated MAX25262/MAX25263汽车2A/3A微型降压转换器提供集成的高侧和低侧开关,电流高达2A/3A。MAX25262/MAX25263的工作输入电压范围为3.5V至65V,空载时静态电流仅为μ3.5µA。这些转换器具有20ns最小导通时间能力,可在单个级中实现大降压转换,没有跳跃周期。最大占空比为98%,高侧FET导通电阻低,因此可在低输入电压应用中实现低压差运行。

Maxim MAX25262/MAX25263微型降压转换器通过观察PGOOD信号监控电压质量,并提供两个5V和3.3V固定输出电压。此外,使用外部电阻分压器,这些器件可配置为1V至20V输出电压。

MAX25262/MAX25263的频率内部固定为2.1MHz,支持小型外部元件、减少输出纹波并保证无AM干扰。400kHz选项提供最低开关损耗和最高效率。该IC在轻负载时进入跳跃模式,以便在FSYNC拉低时实现较高的轻负载效率。还可提供引脚可选的强制脉宽调制 (PWM) 模式,用于EMI关键型应用。该IC采用对称倒装芯片封装,具有出色的EMI性能。此外,引脚可选扩频有助于提高EMI性能。

特性

· 符合严格的原始设备制造商 (OEM) 模块功耗和性能规范

o 输出电流能力:2A/3A

o 待机模式下电源电流:3.5μA

· EMI抑制特性可降低对敏感无线电频段的干扰,不影响宽输入电压范围

o 最短导通时间:20ns(典型值),确保2.1MHz和24Vin时3.3V输出无跳跃运行

o 扩频选项

o 锁相环 (PLL) 频率同步

· 支持双电池运行

o 宽输入电源电压范围:3.5V至65V

o 可编程输出电压:1V至20V

o 提供固定5V/3.3V/12V选项

· 保护特性提高系统可靠性

o PGOOD输出和高电压EN输入可简化上电测序

o 欠压锁定

o 超温和短路保护

o 符合AEC-Q100标准

应用

· 双电池汽车系统

· 汽车仪器组

· 分布式直流电源系统

· 导航与无线电随身设备
